Soudeuse pour PEHD

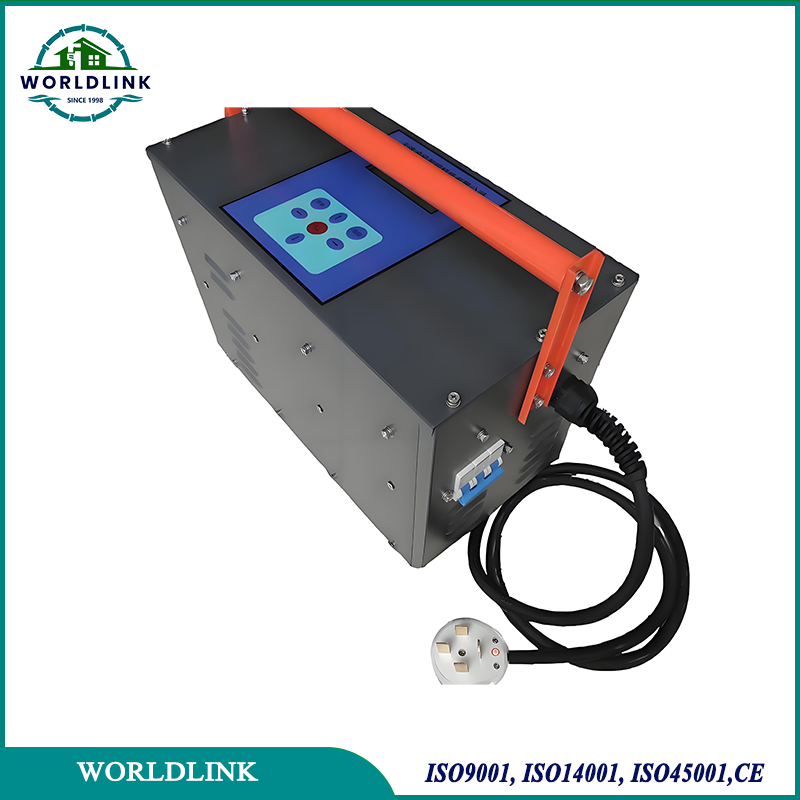

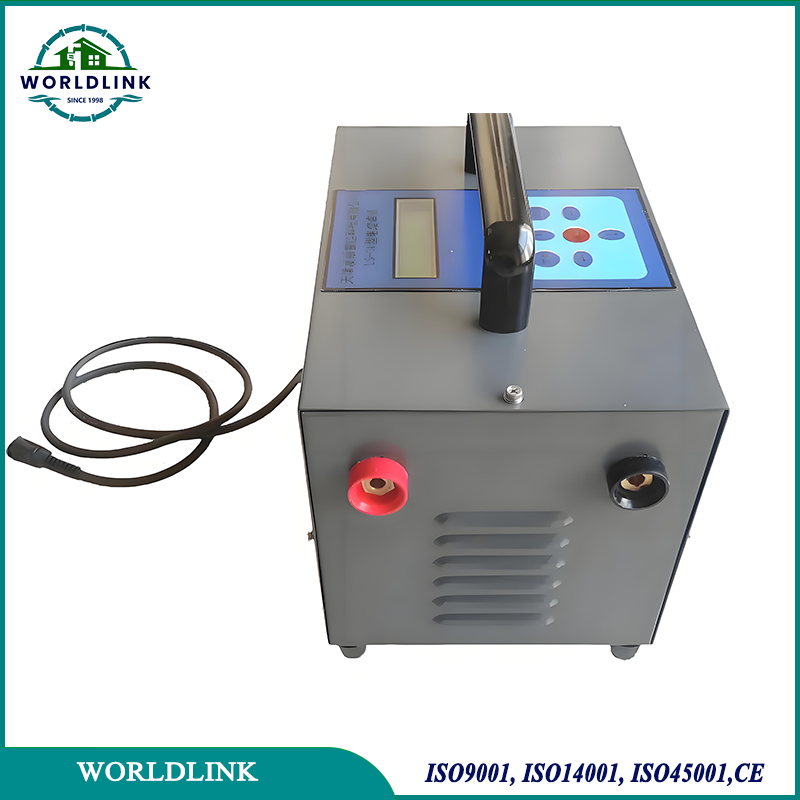

Machine de Soudage par Électrofusion Complètement Automatique
La machine de soudage par électrofusion entièrement automatique est un équipement de pointe utilisé pour l’assemblage de tuyauteries plastiques (HDPE, PP, PVDF). Elle fonctionne en chauffant le fil de résistance intégré dans le raccord électrofusible, provoquant la fusion du matériau au point de jonction entre le raccord et le tuyau, garantissant une connexion fiable et étanche.
- Plage d'application : 50 ~ 1000 mm
- Puissance d’entrée : 3,5 kW ~ 16 kW
- Température de fonctionnement : -20℃ ~ 45℃
- Poids : 20 ~ 32 kg
- Garantie : 1 an
- Applications : Tuyaux et raccords en HDPE / PPR / PVDF
- Emballage : Carton ou caisse en bois
Description détaillée de la machine de soudage par électrofusion entièrement automatique :
La machine de soudage par électrofusion entièrement automatique est composée d’un module d’alimentation, d’un module de contrôle, d’un module d’enregistrement et de communication des données, d’un système de refroidissement, d’un dispositif de serrage, d’un module de chauffage, d’un câble et d’une interface.
La machine de soudage par électrofusion entièrement automatique dispose d’une fonction de contrôle intelligent. Elle peut scanner le code-barres du tuyau pour lire automatiquement les paramètres de soudage, ou ceux-ci peuvent être saisis manuellement. Elle surveille automatiquement la température ambiante et ajuste les paramètres de soudage afin de garantir une soudure de haute qualité dans différents environnements. Elle dispose de diverses fonctions d’alerte, telles que les erreurs de code-barres, les défauts de tuyaux, la basse tension, les courants excessifs, etc., qui déclenchent une alarme et tentent de les corriger en temps réel.
Elle peut enregistrer en temps réel les paramètres importants du processus de soudage, tels que la tension, le courant, le temps, la température ambiante, etc. Ces données peuvent être stockées dans l’appareil pour une consultation ultérieure, une traçabilité et une inspection de la qualité. La machine de soudage par électrofusion entièrement automatique prend également en charge le téléchargement de données via USB ou la transmission de données à distance sans fil, permettant de téléverser les données vers le cloud ou d’autres dispositifs.
Certaines machines avancées de soudage par électrofusion entièrement automatiques disposent également d’une fonction de compensation environnementale automatique, qui ajuste automatiquement les paramètres de soudage en fonction des conditions environnementales réelles pour assurer la qualité de la soudure dans divers environnements difficiles.
L’électrode de soudage adopte une conception isolée pour éviter les chocs électriques aux opérateurs ; le dispositif de serrage possède de bonnes fonctions antidérapantes et anti-chute afin d’assurer la stabilité des tuyaux et des raccords pendant le soudage et d’éviter les blessures dues à des tuyaux desserrés ou glissants.
Caractéristiques et avantages :
Contrôle précis des paramètres : Gestion rigoureuse de la tension, du courant, du temps et de la température.
Résultat de soudage uniforme : Chauffage homogène grâce à une technologie avancée et un système de fixation efficace.
Automatisation complète : Réduction significative du travail manuel – le processus se lance automatiquement après la lecture du code-barres ou l’entrée des paramètres.

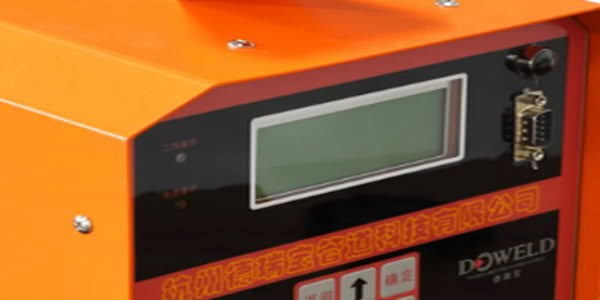

Interface conviviale : Écran tactile ou affichage numérique, menus intuitifs, utilisation simplifiée.
Haute fiabilité pour fonctionnement continu : Idéale pour des chantiers exigeant un fonctionnement prolongé sans interruption.
Protection renforcée : Système de sécurité intégré (surcharge, surtension, câbles renforcés, protection anti-chocs).
Excellente adaptabilité environnementale : Fonctionne dans des conditions extrêmes de température, d’humidité ou d’altitude.
| Modèle | BGLS-2T | BGLS-3H | BGLS-10T | BGLS-16T |
| Produit applicable | Soudage de tuyaux PE/tuyaux composites plastiques à treillis métallique (diam. 50–200 mm) | Soudage de tuyaux PE/tuyaux composites plastiques à treillis métallique (diam. 50–315 mm) | Soudage de tuyaux composites plastiques à treillis métallique (diam. 50–630 mm) | Soudage de tuyaux composites plastiques à treillis métallique (diam. 50–1000 mm) |
| Tension | CA 220 V ±15% ; 50–60 Hz ; Monophasé | — | ||
| Puissance d'entrée | 2,5 kVA | 3,5 kW | 12 kW | 16 kW |
| Courant max. de sortie | 40 A | 50 A | 70 A | 80 A |
| Tension de sortie | CA 3 V – 55 V | CA 3 V – 60 V | CC 5–180 V | CC 5–230 V |
| Temp. ambiante | -20 °C à 45 °C | -20 °C à 45 °C | 20 °C à 45 °C | -20 °C à 45 °C |
| Humidité relative | 85% | 85% | 85% | 85% |
| Dimensions (mm) | 320 × 220 × 220 | 360 × 240 × 220 | 450 × 230 × 400 | 570 × 330 × 500 |
| Poids | 16 kg | 20 kg | 22 kg | 32 kg |
| Points forts |
1. Tension d'entrée : 220 V,
fréquence : 50 Hz 2. Mode de contrôle adapté au soudage de tuyaux PE 3. Conception modulaire (isolation circuits fort/faible courant) 4. Lecteur de code-barres plug-and-play 5. Interface LCD en chinois avec 7 boutons 6. Démarrage progressif 7. Protection contre surtension, court-circuit, etc. 8. Compensation automatique de température |
1. Technologie IGBT haute fréquence 2. Modes de contrôle de courant constant ou de tension constante 3. Conception modulaire 4. Alimentation large plage de tension 5. Interface LCD simplifiée 6. Démarrage progressif 7. Protections intégrées 8. Compensation thermique automatique |
||
Domaines d'application principaux :
1. Génie municipal
Connexion de tuyaux PE/PP pour les systèmes d'eau potable, d'eaux usées, de gaz et de chauffage urbains.
2. Industrie
Assemblage de tuyauteries plastiques pour produits chimiques, gaz, liquides corrosifs, etc.
3. Bâtiment et construction
Connexions dans les systèmes CVC, eau potable, évacuation des eaux usées.
4. Agriculture & irrigation
Soudure des canalisations pour les systèmes d'irrigation agricole et paysagère.
