Soudeuse pour PEHD

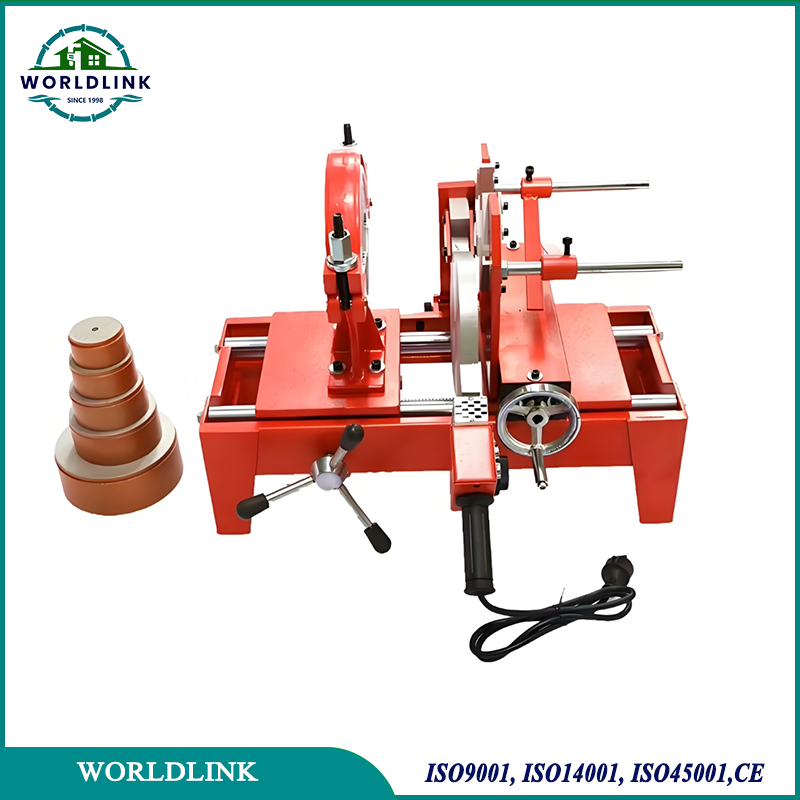

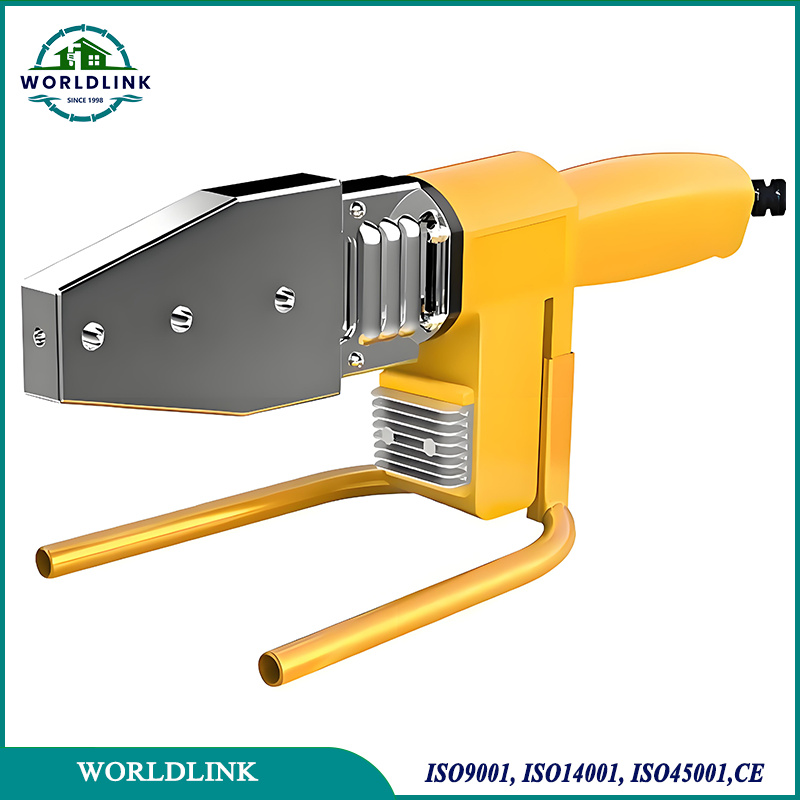

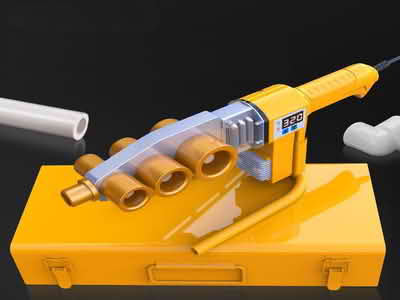

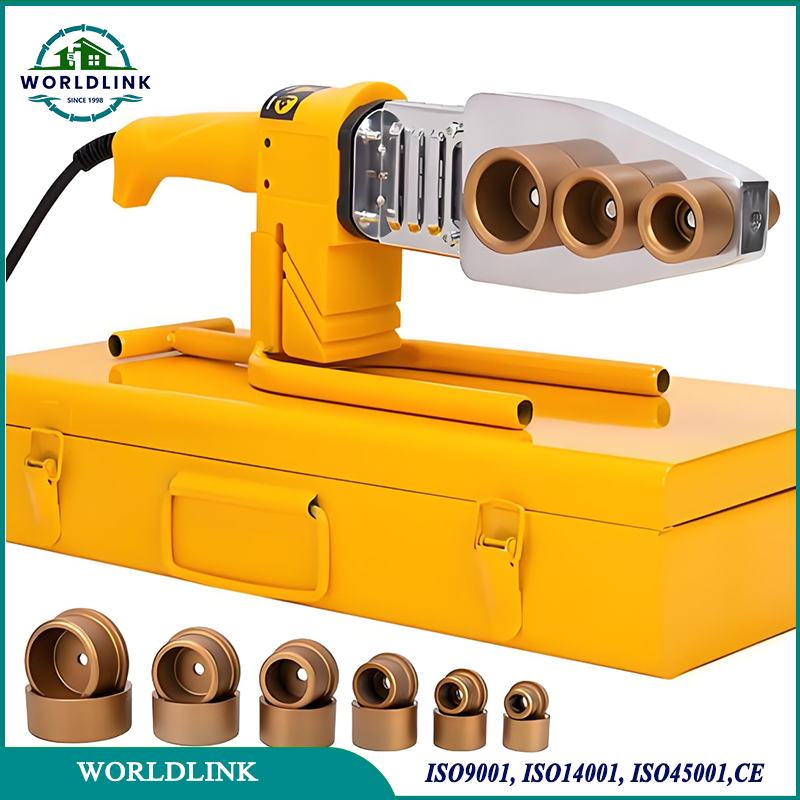

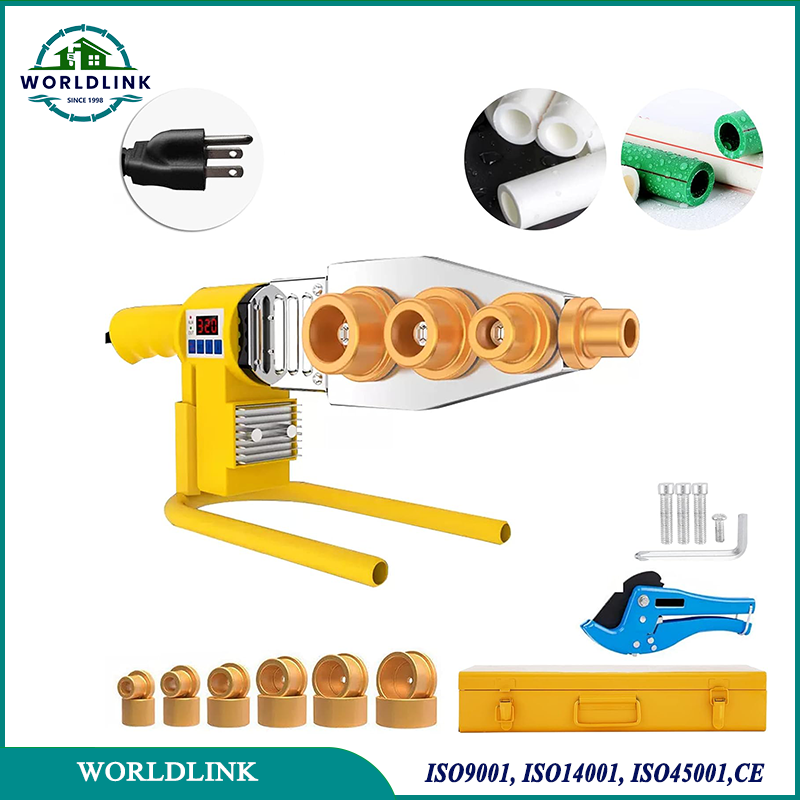

Machine de soudage par socket à fusion à chaud
Une machine de soudage par socket à fusion à chaud est un appareil utilisé pour joindre des tuyaux thermoplastiques (tels que HDPE, PP, PVDF ou PPR) à l'aide d'une méthode de soudage par socket. Cette méthode consiste à chauffer le tuyau et le raccord au point de jonction, puis à les presser ensemble, ce qui fait fondre et fusionner le matériau, créant ainsi une liaison solide et homogène. Ce type de soudage est largement utilisé pour les tuyaux de petit diamètre et est couramment employé dans les systèmes de plomberie, d'irrigation, de CVC (chauffage, ventilation et climatisation) et de tuyauterie industrielle.
- Diamètre : 20mm-160mm
- Garantie : 1 an
- Application : Tuyaux et raccords HDPE/PPR/PVDF
- Emballage : Carton
- Puissance : 800w/1000w
- Tension : 220V
Description détaillée de la machine de soudage par socket à fusion à chaud :

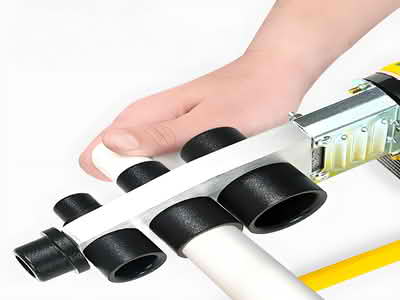

La machine de soudage par socket à fusion à chaud comprend une plaque chauffante, généralement en acier inoxydable ou en autres matériaux résistants à haute température, équipée d'un fil chauffant à l'intérieur, qui peut chauffer rapidement et uniformément jusqu'à la température réglée. La température de chauffage générale se situe entre 200 et 230℃. Les parties de jonction du tuyau et du raccord sont chauffées par la plaque chauffante pour amener leur surface à un état fondu. Ensuite, le tuyau est inséré dans le raccord et maintenu sous une pression définie pendant un certain temps, permettant ainsi aux plastiques fondus de fusionner entre eux et de former une connexion solide après refroidissement.

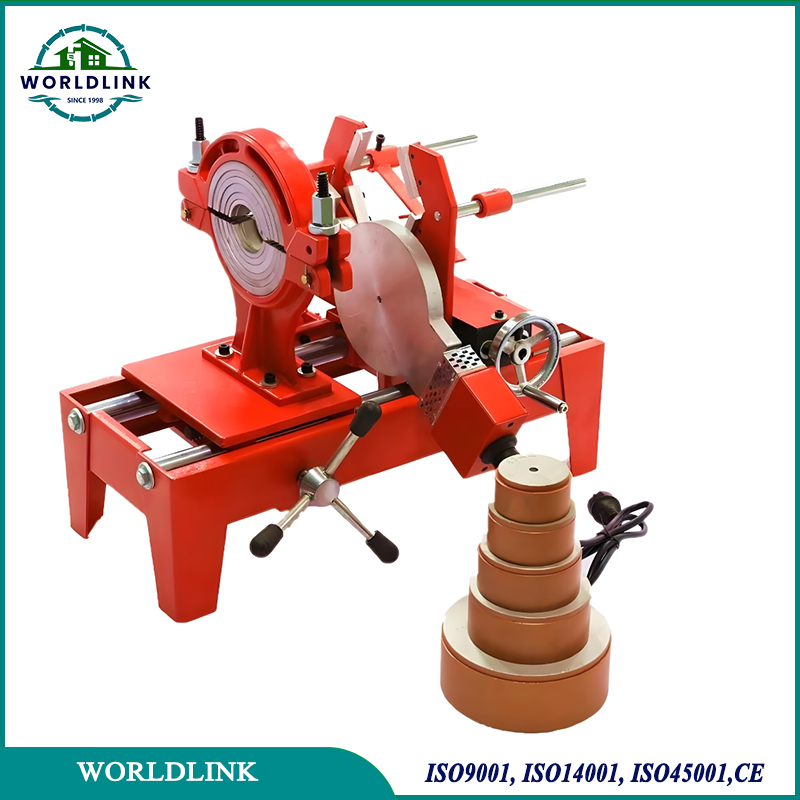

La machine de soudage par fusion choisit le serre-joint approprié en fonction des spécifications du tuyau et du raccord, fixe le tuyau et les raccords sur la machine de soudage, et veille à ce que les axes des deux éléments soient alignés. Ensuite, la plaque chauffante est insérée entre le tuyau et le raccord, le système de chauffage est activé, et le chauffage est effectué selon les paramètres de température et de temps réglés. Une fois le chauffage terminé, la plaque chauffante est rapidement retirée, le tuyau est inséré dans le raccord de manière fluide, en atteignant la profondeur d'insertion spécifiée, et une pression est maintenue jusqu'à ce que la jonction refroidisse et se solidifie.
Caractéristiques et avantages de la machine de soudage par socket à fusion à chaud :
1. Compatibilité des matériaux forte : Elle offre de bons effets de soudage sur divers tuyaux thermoplastiques tels que le HDPE et le PP-R et peut être largement utilisée dans l'installation de systèmes de tuyauterie en plastique dans différents domaines tels que l'approvisionnement en eau et le drainage des bâtiments, l'approvisionnement en eau municipal, le transport de gaz et l'irrigation des terres agricoles.
2. Vitesse de chauffage rapide : La plaque chauffante de la machine de soudage par socket à fusion à chaud peut atteindre rapidement la température réglée et chauffer les parties de jonction des tuyaux et des raccords à un état fondu en peu de temps, réduisant ainsi considérablement le temps de soudage et améliorant l'efficacité de la construction.
3. Vitesse de connexion rapide : Une fois que les tuyaux et les raccords sont chauffés à un état approprié, l'insertion des tuyaux dans les raccords est rapide, et après insertion, il suffit de maintenir une certaine pression et d'attendre le refroidissement et la solidification. Le processus de connexion complet est relativement rapide.
4. Facilité d'utilisation : L'opération de l'équipement est relativement simple. Il suffit de l'utiliser en fonction des paramètres définis tels que la température, le temps et la pression. Les opérateurs ayant reçu une formation simple peuvent maîtriser les compétences de soudage efficacement.
5. Processus clair : Le processus de fonctionnement de la machine de soudage par socket à fusion à chaud est relativement fixe, comprenant les étapes de fixation, de chauffage, d'insertion et de refroidissement des tuyaux et des raccords. Chaque étape a des exigences et des indicateurs opérationnels clairs, ce qui minimise les erreurs d'exploitation.
6. Soudage solide : Les parties de jonction des tuyaux et des raccords sont chauffées à un état fondu, puis fusionnées sous pression. Les joints formés après refroidissement sont solides et peuvent supporter une pression et une tension élevées, sans risque de fuites et d'autres problèmes.
7. Bonne étanchéité : Pendant le processus de soudage, les plastiques fondus fusionnent entre eux pour former un tout, ce qui peut efficacement prévenir les fuites de liquide ou de gaz et assurer l'étanchéité du système de tuyauterie.
Type de la machine de soudage par socket à fusion à chaud :
| Plastic Pipe And Fittings Diameter Range Of Welding: 20-110mm | |||
| Major Parameter of 20-110mm Socket Fusion Welding Machine | |||
| SF110 | Includes basic fra me, planing tool, heating plate, hydraulic unit, stand and trolly 包括机架，铣刀，加热板，液压站，附件支架和手推车 | ||
| Fusion Range 焊接范围 | Dia: 20 32 40 50 63 75 90 110 | Package(mm)包装 | Steel Case 铁盒子 |
| 操作方式 Operating Type | 手动 Manual Type | Total Volume 总体积 (CBM) | 0.3CBM |

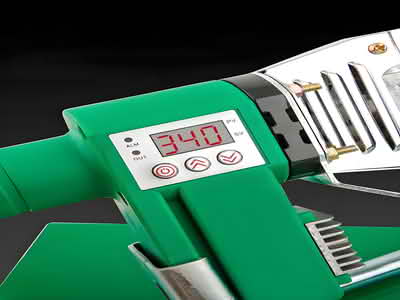

| temperature digital display 温度数显 | Available | G.W.毛重 ( Total总重) | 2KG |
| Temperature Deviation 温度误差 | ±5°C | Power(W)功率 | 800W/1000W |

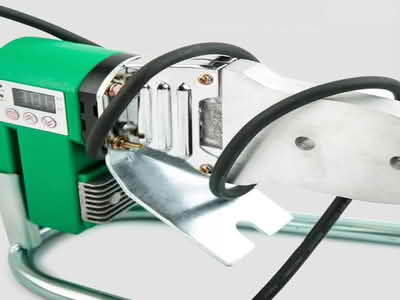

| Heating Temperature 加热温度 | 0-320℃ | Cable Length 电线长度 | 3m Flame retardant and fire resistant wire 阻燃耐烧电线 |

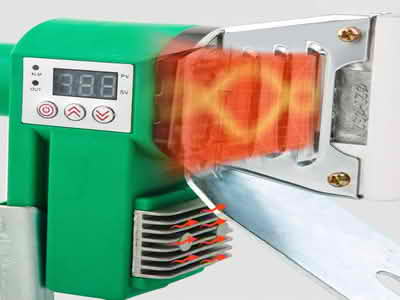

| Applicable Material 适用材料 | PE/PP-R/PB/PVDF/PP/MPP | Radiator 散热器 | Double Radiator 双散热器 |
| Ambient Temperature 环境温度 | -5～40°C | Heating Plate size 加热板尺寸 | 17*6.4CM 18.5*7.4CM |
| Voltage(V) 电压 | 220V | Products Size 产品尺寸 | 368*88*170mm |
| Required Time for Welding Temperature 达到焊接温度所需时间 | < 20min | ||
| Power Plug 电源插头 | Option for EN, EU, US standard | ||
Applications principales des machines de soudage par socket à fusion à chaud :

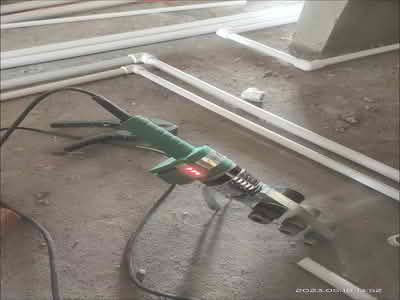

1. Système de tuyauterie pour l'approvisionnement en eau : Dans les projets d'approvisionnement en eau urbains, elle est utilisée pour connecter les tuyaux d'approvisionnement en eau afin de transporter l'eau des usines de traitement vers différentes zones d'approvisionnement pour garantir un approvisionnement en eau stable pour les habitants urbains et l'usage industriel.

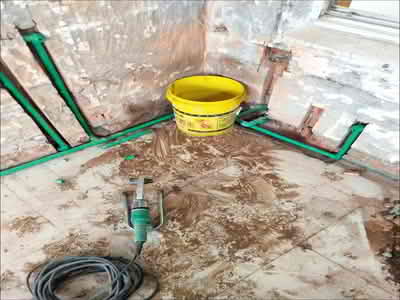

2. Système de tuyauterie de drainage : Pour les systèmes de drainage des eaux pluviales et de collecte des eaux usées en milieu urbain, les tuyaux de drainage nécessitent des méthodes de connexion fiables.

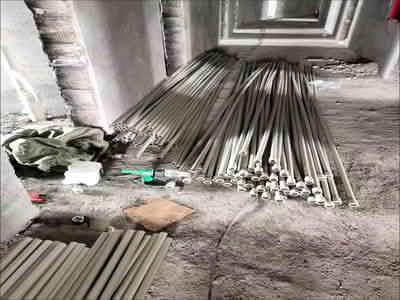

3. Système chimique : Dans les entreprises chimiques, elle est utilisée pour connecter des tuyaux transportant diverses matières premières chimiques. Les tuyaux soudés par cette machine peuvent supporter une certaine pression et une corrosion chimique pour garantir la sécurité du transport des matières premières lors de la production chimique.

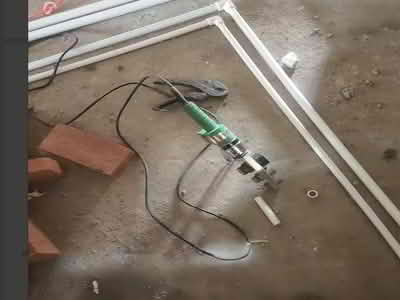

4. Système d'irrigation : Dans les projets d'irrigation des terres agricoles ou les projets d'irrigation de conservation de l'eau, elle est utilisée pour connecter les tuyaux principaux et les tuyaux secondaires pour transporter l'eau des sources d'eau vers les terres agricoles ou les zones d'irrigation. Elle peut répondre aux exigences de livraison d'eau à grand débit et à haute pression, garantissant ainsi le bon fonctionnement du système d'irrigation et améliorant l'efficacité de l'utilisation des ressources en eau.
